产品介绍

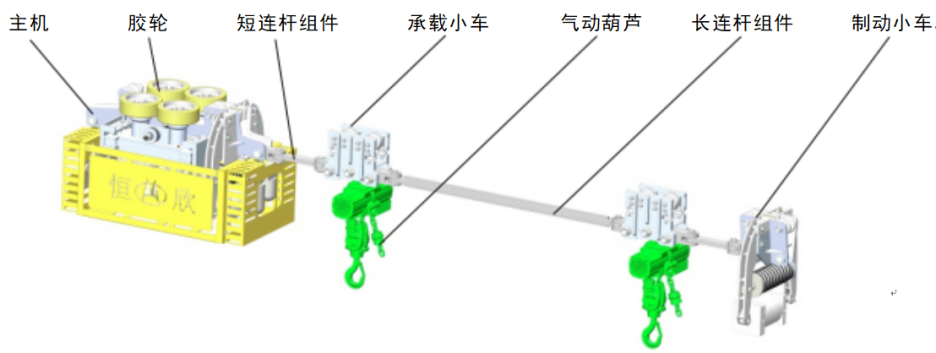

矿用气动单轨吊机车主要由驱动装置 、承载小车 、制动车 、气动葫芦 、拉杆 、气动系统 、安全保护等组成 。 以压缩空气为动力源 ，驱动气动马达带动胶轮或齿轮在轨道上运行 。适用于短程区间调度或掘进巷道的接力运输；设备不产生废气 ，更适合通风条件差的工况 。通过操作手柄跟随设备运行作业 。主要用于煤矿井下采掘工作面上下端头巷道超前支护的物料 、设备的运输 ，也可用于井下其它需要短距离运输的工况。

优点：

◆ 节能环保 ，无污染；

◆ 利用井下压风为动力；

◆ 纯气动控制 ，无失爆风险。

◆ 机车 自身短 、 自重轻 ，机动灵活；

缺点：

◆ 噪音较大。

◆ 低温时气动元件易冰冻 ，机车无法使用；

◆ 驱动能力较小 ， 目前最大牵 引力为120kN。

◆ 动力源取 自巷道壁上风管 ，运行50m左右需重新插气管。

◆ 适用坡度较小 ，使用坡度 ≤20 °

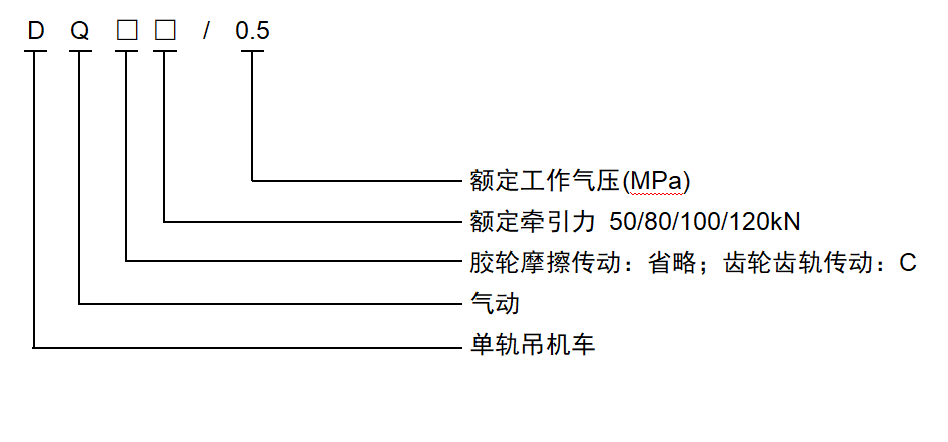

型号表示

气动齿轨单轨吊车

以气动马达经减速机构减速后 ，带动齿轮齿条啮合驱动的设备。

气动单轨吊车

以气动马达经减速机构减速后 ，带动齿轮齿条啮合驱动的设备。

技术参数

负载表

气动单轨吊负载对照表（单位：t）

注： 1 、表 中载重为机车安全载重 (安全载重=起 吊梁 自重+货物重量)。

2 、现场耗气量要求 ，D Q50/0.5需要9立方米/分钟 ，D Q80/0.5需要16立方米/分钟 ，D Q100 /0.5需要 18立方米/分钟 ，D Q120/0.5需要20立方米/分钟。

性能参数表

气动单轨吊车性能参数表
