单轨吊轨道分为I140E轻轨和I140V重轨两种，轨道长度主要有1.0m、1.5m、2.0m、2.4m、3.0m等规格，特殊长度定制加工。
轻轨I140E（符合德标：DIN20593-1-2002标准）和重轨I140V（符合德标：DIN20593-3-2004标准）两种道轨的截面图如下图（b1=69mm ）。
轻/重轨参数及质量属性
序号 | 名称 | 规格 | 宽度×高度（mm） | 质量 |
1 | 轻轨 | I140E | 69±0.5×155 ，腹板7±0.3 | 26.4Kg/m |
2 | 重轨 | I140V | 69 ×198±1，腹板8 | 35.5Kg/m |
I140V重型轨道

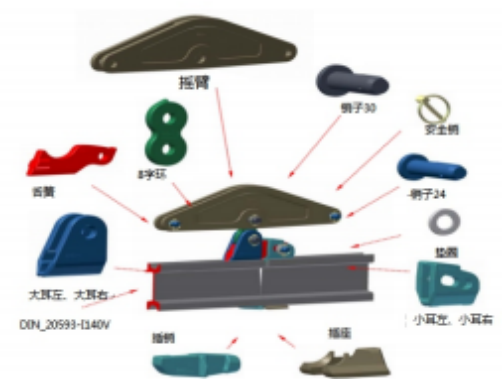

标准重型直轨装配图（A型） 标准重型直轨装配图（B型）
(1）标准重型直轨（A型） 标准轨道长度常见型号2m 、2.4m 、3.0m ，为 了方便现场局部调整会配少量1m ，1.5m 。 轨道长度可 以根据矿方需求进行定制。 |
|
（2）标准重型直轨（B型) 标准轨道长度 常见型号2m 、2 .4m 、3 .0m ，为 了方便现场局部调整会配少量1m ，1.5m 。 轨道长度可 以根据矿方需求进行定制。 |
|
(3）标准重型横拉直轨（A型） 标准轨道长度 常见型号2m 、2 .4m 、3 .0m 。轨道长度可 以根据矿方需求进行定制 |  |
(4）标准重型横拉直轨（B型） 标准轨道长度常见型号2米、2.4m 、3.0m 。 轨道长度可 以根据矿方需求进行定制。 |  |
(5）重型水平弯轨 标 准 弯 轨 弧 长 1 m 、 1 . 5 m 、 2 m ， 水 平 转 弯 半 径R4m 、R6m 、R8m 、R9m 、R10m。 水平弯轨的长度和转弯半径可以根据矿方需求进行定制 |  |
(6）重型垂直凹弯轨 标 准 弯 轨 弧 长 1 米 、 1 . 5 m 、 2 m ， 垂 直 转 弯 半 径R 10m 、R 12m 、R 15m 。 垂直弯轨 的长度和垂直转弯半径可 以根据矿方需求进行定制。 |  |
(7）重型垂直凸弯轨 标 准 弯 轨 弧 长 1 m 、 1 . 5 m 、 2 m ， 垂 直 转 弯 半 径R10m、R12m、R15m。 垂直弯轨的长度和垂直转弯半径可以根据矿方需求进行定制。 |  |
(8）重型合岔轨（凹）（A型） 标准合岔轨长度常见型号1米、1.5m 、2.0m 、2.4m 、3.0m 。 轨道长度可以根据矿方需求进行定制。 |  |
(9）重型合岔轨（凹）（B型） 标准合岔轨长度常见型号1m米、 1.5m 、2.0m 、2.4m 、3.0m 。 轨道长度可以根据矿方需求进行定制。 |  |
(10）重型合岔轨（凸）（A型） 标准合岔轨长度常见型号1米、1.5m 、2.0m 、2.4m 、3.0m 。 轨道长度可以根据矿方需求进行定制。 |  |
(11）重型合岔轨（凸）（B型） 标准合岔轨长度常见型号1m 、 1.5m 、2.0m 、2.4m 、3.0m 。 轨道长度可以根据矿方需求进行定制。 |  |
I140E轻型轨道
I140E轻型轨道分为扣环型轨道和哑铃型轨道。

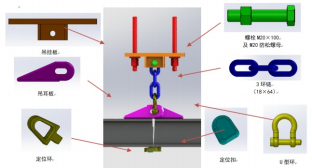

标准轻型直轨装配图
（红色部分为矿方自备锚杆、配套螺母、锚杆托盘）
轻轨扣环型轨道 轻轨哑铃型轨道
标准轻型直轨 标准轨道长度常见型号2米、2.4m 、3.0m ，为 了方便现场局部调整会配少量1m ，1.5m 。轨道长度可以根据矿方需求进行定制。 | |
轻型直轨（哑铃型） | 轻型直轨（扣环型）
|
带横拉轻型直轨 标准轨道长度常见型号1m、1.5m、2m、2.4m、3.0m。 轨道长度可以根据矿方需求进行定制。 |  |
轻型水平弯轨 标准弯轨弧长1m、1.5m、2m，水平转弯半径R4m、R6m、R8m。 水平弯轨的长度和转弯半径可以根据矿方需求进行定制。 |  |
轻型垂直凹弯轨 标准弯轨弧长1m、1.5m、2m，垂直转弯半径R10m、R12m、R15m。 垂直弯轨的长度和垂直转弯半径可以根据矿方需求进行定制。 |  |
轻型垂直凸弯轨 标准弯轨弧长1m、1.5m、2m，垂直转弯半径R10m、R12m、R15m。 垂直弯轨的长度和垂直转弯半径可以根据矿方需求进行定制。 |  |
轻轨合岔轨（凹） 标准合岔轨长度常见型号1m、1.5m、2.0m、2.4m、3.0m。 轨道长度可以根据矿方需求进行定制。 |  |
轻轨合岔轨（凸） 标准合岔轨长度常见型号1m、1.5m、2.0m、2.4m、3.0m。 轨道长度可以根据矿方需求进行定制。 |  |
道岔
道岔应用于单轨吊轨道分道，其分为左开道岔、右开道岔、双开道岔（对称道岔）。
左开道岔
| 右开道岔
| 双开道岔
|
