    • 产品介绍

    防爆特殊型蓄电池单轨吊机车（永磁变频一体机 ）主要由驾驶室 、一体机驱动部 、 电液控制车（含液压系统 、 电气控制系统及安全保护 ） 、 电源装置（含铅酸电池 ） 、速度保护小车 、承载小车 、拉杆 、起吊梁等组成。



    undefined

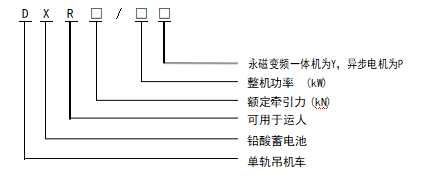

    型号表示

    undefined

    示例1：型号DXR308/132Y表示机车额定牵引力308kN，整机驱动电机总功率132kW电机驱动的防爆特殊型蓄电池单轨吊机车，可用于运人，电机为永磁变频一体机。

    示例2：型号DX120/72P表示机车额定牵引车为120kN，整机驱动电机总功率72kW电机驱动的防爆特殊型蓄电池单轨吊机车，电机为异步电机。



    技术参数

    负载表


    防爆特殊型蓄 电池单轨 吊机车（永磁变频一体机 ）负载对照表（单位：t）

    机车型号\坡度(    )

    5

    10

    15

    DX R140/60Y

    73

    38

    23

    DX R168/72Y

    80

    47

    29

    DX R196/84Y

    80

    56

    36

    DX R224/96Y

    80

    66

    42

    DX R252/108Y

    80

    74

    48

    DX R280/120Y

    80

    80

    54

    DX R308/132Y

    80

    80

    60

    注：表 中载重为机车安全载重(安全载重=起 吊梁 自重+货物重量)


    性能参数表

    防爆特殊型蓄电池单轨吊机车（永磁变频一体机 ）性能参数表

    项目/参数

    DXR140/60Y

    DXR168/72Y

    DXR196/84Y

    DXR224/96Y

    DXR252/108Y

    DXR280/120Y

    DXR308/132Y

    牵 引力 (kN)

    140

    168

    196

    224

    252

    280

    308

    机车功率(kW)

    60

    72

    84

    96

    108

    120

    132

    安全制动力(kN)

    210～280

    252～336

    294～392

    336～448

    378～504

    420～560

    462～616

    驱动部数量

    5

    6

    7

    8

    9

    10

    11

    制动器数量

    7

    8

    9

    10

    11

    12

    13

    最大速度（m/s）

    重载

    0.5


    空载

    2.0

    最大爬坡能力

    ( °)

    15

    超速保护限值

    (m/s)

    2.3

    机车转弯半径(m)

    水平

    ≤4


    垂直

    ≤8

    轨道型号

    I140E/ I140V/ l140E（带齿条）

    单驱动部牵引力

    (kN)

    28

    单驱动部制动力

    (kN)

    42～56

    单个电机功率

    6kW



    机车外形尺寸

    长(mm

    20800±100

    22500±100

    24200±100

    25900±100

    27600±100

    29300±100

    31000±100


    宽(mm)

    1020±20

    1020±20

    1020±20

    1020±20

    1020±20

    1020±20

    1020±20


    高(mm)

    1450±20

    1450±20

    1450±20

    1450±20

    1450±20

    1450±20

    1450±20

    自重(不含起 吊

    梁) (kg)

    13500

    15200

    16000

    16800

    18800

    20200

    21000

    蓄电池电源电压

    DC336V

    泵站电机功率

    (kW)

    12

    减速机型号

    PW215

    充电机型号

    Z BC200/480
