产品介绍

防爆特殊型铅酸蓄电池齿轨卡轨车（永磁变频一体机） 主要由驾驶室 、驱动部 、电液控制车 、铅酸蓄电池车 、拉杆等组成，可在异形轨道系统或普通轨轨道系统上卡轨运行。

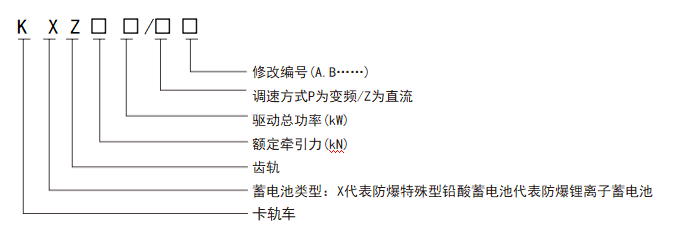

型号定义

示例： 额定牵 引 力 为240kN ,驱动总功率 为176kW ,变频调速 的 防爆特殊型铅酸蓄 电池齿轨卡轨车 ， 型号表示为 KX Z240/ 176P。

主要部件

驱动单元

主要 由变频调速一体机 、行星减速机 、工作制动器(配备减速机内置湿式制动器及作用在驱动轮 的盘式制动器)、驱动轮 、编码器测速装置 、离心限速装置 、驱动支架 、车轮摆架 、卡轨轮 、导向轮等组成 ， 单个驱 动 单 元 的驱 动 力 ：22 kW变频 调速 一体机 的牵 引力 为60kN，45kW变频调速一体机的牵 引力为135kN。

矿用隔爆兼本安型铅酸蓄电池电源充电机

充电机用于给铅酸电池电源装置充电 ，可同时对多箱电池进行充电。

（1）矿用隔爆型充电机与蓄电池连接方法采用一体式连接插销结构。

（ 2 ） 输 入 交 流 电 压 6 6 0 V / 1 1 4 0 V ， 直 流 输 出 电流：10A～ 100A ，直流输 出 电压：20V～400V。

（3）充电机具备自检功能 ， 当充电机进入工作状态前 ，能够首先进行 自检 ， 自检项 目包括充 电蓄 电池极性是否反接 ，主通道各部分是否正常等 ， 自检正常后方可进入待充电状态。

（4）具备蓄电池接反保护功能 ，充电线接反时不能进入充电模式。

（5）具有过流 、过载 、短路和超温（高于60℃ 后充 电 电流减半 ）等保护功能。

（6）充 电机具备恒流 、恒压两种充 电工作方式 ， （1～4段是恒流工作方式 ，5段是恒压工作方式）

（7） 充电机可在启机充电开始到充电结束连续自动完成全过程 ，不需人工干预 。每段工作过程中 ，系统能够不断检测充电状况： 电压 、 电流 、时间等设定值 ，三者之一到达设定值时会自动转入下一段充电程序 ，直到充电结束 。 同时充电机也要具备充电过程人工能够干预功能。

（8） 充电机具有智能显示功能 ，显示屏能够实时显示充电状态 ，包括：设定电流、实时电流 、设定电压 、实时电压 、充电时间等。

（9）具备故障显示功能 ，能够在显示屏上显示故障代码或故障内容 ，方便故障查找及检修 。充电机用于给铅酸电池电源装置充电 ，可同时对多箱电池进行充电 ，充电枪缆线长度要大于10m。

矿用隔爆兼本安型铅酸蓄电池电源充电机参数

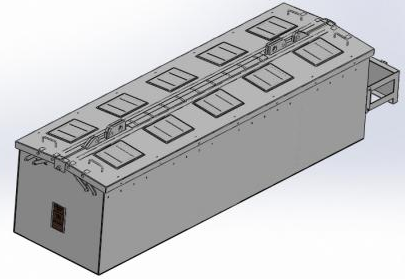

防爆特殊型铅酸蓄电池电源装置

机 车 采 用 铅 酸 蓄 电 池 动 力电 源 ， 单 箱 电 池 容 量530A h， 电压336V，单箱 电源装置 电量为178.1kwh。

电池组 的“＋ ”极和“－ ”极 由隔爆插销连接器专用插头 引出 ，供给 防爆 电控箱是单轨 吊 的总动力源 。隔爆插销连接器是快速插拔的电气连接 ，其内部设有快速熔断器 ，用以在外部电路发生短路时 ，保护电池不受损害 ， 同时还配置插拔互锁隔离开关 ，即隔离开关断开后 ，才能插拔插头。

技术参数

负载表

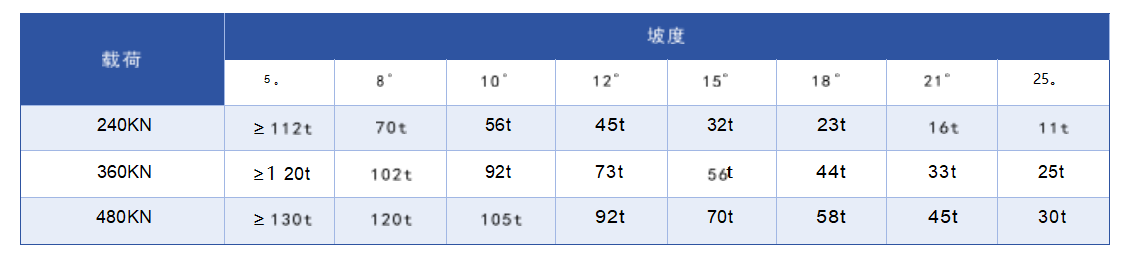

防爆特殊型铅酸蓄电池齿轨卡轨车（永磁变频一体机）负载对照表（单位：t）

注：1、 单 台载重车 自重3.6t，单 台制动车 自重2.6t

2、表 中载重为机车安全载重（安全载重=载重车 自重+货物 自重）

性能参数表

防爆特殊型铅酸蓄电池齿轨卡轨车（永磁变频一体机）性能参数表

产品优势

采用蓄电池为动力源 ，低噪音 、无污染 、环保节能 、安全；

● 机车长度短 ， 自带动力装置 ，实现连续不转载运输 ，适应性强；

● 全程卡轨运行 ，安全性高；

● 既可运输物料 ，也能运送人员；

● 机车可在驾驶室操控 ，也可采用无线遥控器操控 ，还可在调度室远程操控；

● 机车配有三级制动装置 ，配置安全制动车 ，实现爬坡倒溜和下坡飞车的备用安全制动。

可根据客户具体要求 ，选配各种运输部件 ，如平板车（可完成支护材料 、建筑材料 、皮带 、电缆 、小型设备及零散备件的运输 ）；人车（可完成井下人员的运输 ，有10人车 ，15人车等 ，一次可运输30～45人 ）等。

布置图

4驱机车布置

6驱机车布置

8驱机车布置
