    • 产品介绍

    防爆柴油机单轨吊机车主要由驾驶室 、驱动部 、柴油机主机 、冷却单元 、速度保护小车 、承载小车 、拉杆 、起吊梁 、等组成。


    undefined

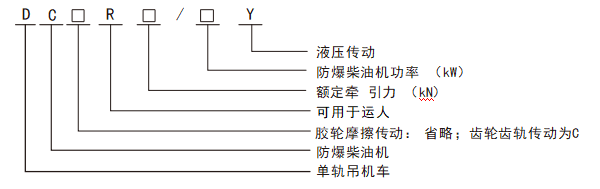

    型号表示

    undefined

    示例1：型号DCR390/160Y，表示额定牵引力390kN，柴油机功率160kW，液压驱动胶轮摩擦传动柴油机单轨吊机车。
    示例2：型号DCCR360/160Y，表示额定牵引力360kN，柴油机功率160kW，液压驱动齿轮传动柴油机单轨吊机车。


    主要部件


    摆臂式半马达驱动装置

    摆臂式半马达驱动装置由液压半马达 、行走轮 、摩擦轮 、制动装置 、 左右摆臂 、 夹紧油缸等组成； 其采用摆臂支架结构 ，通过 中 间短轴连接摩擦轮 ，额定牵 引 力30KN ，设有工作制动器和安全制动器 ，制动力都为45kN


    全马达驱动装置

    全马达驱动装置由液压全马达、行走轮、摩擦轮、导向轮、制动装置 、夹紧油缸及阀组等组成，液压全马达直接与摩擦轮连接，该驱动装置优点是结构简单 、维护方便，设有工作制动器和安全制动器，制动力都为45kN



    主机

    主机由防爆柴油机 、闭式变量泵 、水洗箱 、液压油箱 、燃油箱 、柴油机冷却系统 、 自动灭火装置等组成；配套防爆柴油机满足国 Ⅲ排放标准 ，可在井下高瓦斯及粉尘环境中安全使用 。发动机体积小 、扭矩储备大 、低速扭矩输出恒定。

    液压件采用进口品牌 ，可靠性高 ，主泵采用DA控制闭式液压系统 ，机车运行不闷车 ，污染小 ，采用电液控制 ，全液压制动 ，可实现从地面或者井底车场采掘工作面超长的连续直达运输作业 。配备自动灭火装置 ，可自主探测温度触发自动灭火装置从而实现自动灭火 ，同时配置手动触发器 ，可通过手动启动的方式实现灭火。




    柴油机单轨吊冷却装置

    冷却装置由冷却箱框架 、液压油风冷散热系统 、 电气控制系统组成 ，其一般悬挂在驱动部下方。



    平移式半马达驱动装置

    平移式半马达驱动装置由液压半马达 、滚轮支架 、行走轮 、摩擦轮 、导向轮 、制动装置 、夹紧油缸等组成；平移式半马达采用平移支架结构 ，通过 中间长轴连接摩擦额定牵 引力30KN，制动器的制动力＞45KN。




    技术参数

    负载表


    表一 ：110kW 防爆柴油机单轨 吊机车最大与运输坡度对照表

    机车型号\坡度( °)

    5

    10

    15

    20

    25

    DC R360/110Y

    80

    80

    74

    54

    42

    DC R300/110Y

    80

    80

    60

    44

    34

    DC R270/110Y

    80

    80

    53

    39

    30

    DC R240/110Y

    80

    70

    46

    33

    25

    DC R210/110Y

    80

    60

    40

    28

    21

    DC R180/110Y

    80

    51

    33

    24

    18

    DC R150/110Y

    78

    43

    28

    20

    15

    DC R120/110Y

    61

    33

    22

    15

    11

    注：表 中载重为机车安全载重(安全载重=起 吊梁 自重+货物重量)。



    表二：1 60kW防爆柴油机单轨 吊机车负载对照表

    机车型号\坡度( °)

    5

    10

    15

    20

    25

    DCR420/160Y

    80

    80

    80

    64

    50

    DC R390/160Y

    80

    80

    80

    59

    46

    DC R360/160Y

    80

    80

    74

    54

    42

    DC R330/160Y

    80

    80

    66

    49

    38

    DC R300/160Y

    80

    80

    60

    44

    34

    DC R270/160Y

    80

    80

    53

    39

    30

    DC R240/160Y

    80

    70

    46

    33

    25

    DC R210/160Y

    80

    60

    40

    28

    21

    DC R180/160Y

    80

    51

    33

    24

    18

    DC R150/160Y

    78

    43

    28

    20

    15

    DC R120/160Y

    61

    33

    22

    15

    11

    注： 表 中载重为机车安全载重(安全载重=起 吊梁 自重+货物重量)。




    性能参数表


    表一：1 10kW防爆柴油机单轨 吊机车性能参数表

    项目/参数

    DCR120/110Y

    DCR150/110Y

    DCR180/110Y

    DCR210/110Y

    牵 引力 (kN)

    120

    150

    180

    2 10

    制动力 (kN)

    180～ 240

    225～ 300

    270～360

    3 15～420

    驱动部数量

    4

    5

    6

    7

    制动器数量

    10

    12

    14

    16

    最大运行速度 (m/s)

    （满驱 /4驱）

    2.2/2.2

    1.7/2.2

    1.4/2.2

    1.2/2.2

    最大爬坡能力 ( ° )

    25

    轨道转弯半径（m）

    水平

    ≥ 4


    垂直

    ≥ 8

    钢轨轨型

    I 140E/ I 140V/ l 140E（带齿条）

    单驱动部牵 引力 (kN)

    30

    单驱动部制动力 (kN)

    45～ 60

    机车外形尺寸（长 ×宽 × 高 ） m

    17.4×1 × 1.3

    19. 1 × 1 × 1.3

    20. 1 × 1 × 1.3

    22.5× 1 × 1.3

    自重 (不含起 吊梁 ) (kg)

    7.58

    9.7

    10.4

    1 1.9

    防爆柴油机

    型号

    MA6 107DZ LY FB (A)


    功率/转速 (kW/ rpm)

    1 10/2200

    油箱容积 (L)

    150

    液压泵型号

    A4VG280

    液压马达型号

    MCR5H565

    液压泵排量 (mL/ r)

    280

    液压马达排量（ mL/ r）

    565

    主系统压力 (MPa)

    35

    项目/ 参数

    DCR240/110Y

    DCR270/110Y

    DCR300/110Y

    DCR330/110Y

    DCR360/110Y

    牵 引力 (kN)

    240

    270

    300

    330

    360

    制动力 (kN)

    360～ 480

    405～540

    450～600

    495～660

    540～720

    驱动部数量

    8

    9

    10

    1 1

    12

    制动器数量

    18

    20

    22

    24

    26

    最大运行速度 (m/s)

    （满驱 /4驱）

    1/2.2

    0.9/2.2

    0.8/2.2

    0.7/2.2

    0.6/2.2

    最大爬坡能力 ( ° )

    25

    轨道转弯半径（ m）

    水平

    ≥4


    垂直

    ≥8

    钢轨轨型

    I 140E/ I 140V/ l 140E（带齿条）

    单驱动部牵 引力 (kN)

    30

    单驱动部制动力 (kN)

    45～ 60

    机车外形尺寸

    （长 ×宽 × 高 ） m

    24.2 × 1 × 1.3

    25.9 × 1 × 1.3

    27.6 × 1 × 1.3

    29.3 × 1 × 1.3

    3 1.0 × 1 × 1.3

    自重 ( 不含起 吊

    梁 ) (kg)

    12.6

    13

    13.4

    14.2

    14.5

    防爆柴油机

    型号

    MA6 107DZ LY FB (A)


    功率/转速(kW/ rpm)

    1 10/2200

    油箱容积 (L)

    150

    液压泵型号

    A4VG280

    液压马达型号

    MCR5H565

    液压泵排量 (mL/ r)

    280

    液压马达排量（ mL/ r）

    565

    主系统压力 (MPa)

    35




    表二：1 60kW防爆柴油机单轨 吊机车性能参数表


    项目/参数

    DCR150/160Y

    DCR180/160Y

    DCR210/160Y

    DCR240/160Y

    牵 引力(kN)

    150

    180

    2 10

    240

    制动力(kN)

    225～300

    270～360

    315～420

    360～480

    驱动部数量

    5

    6

    7

    8

    制动器数量

    12

    14

    16

    18

    最大运行速度(m/s)

    （满驱/4驱）

    1.7/2.2

    1.4/2.2

    1.2/2.2

    1/2.2

    最大爬坡能力( °)

    25

    轨道转弯半径

    （m）

    水平

    ≥4


    垂直

    ≥8

    钢轨轨型

    I 140E /I140V/ l 140E（带齿条）

    单驱动部牵 引力(kN)

    30

    单驱动部制动力 (kN)

    45～60

    机车外形尺寸（长×宽×高 ）m

    19. 1×1 ×1.3

    20. 1×1 ×1.3

    22.5×1 ×1.3

    24.2×1 ×1.3

    自重(不含起 吊梁) (kg)

    9.7

    10.4

    1 1.9

    12.6

    防爆柴油机

    型号

    MA6 107DZ LY FB (A)


    功率/转速(kW/ rpm)

    160/2200

    油箱容积(L)

    150

    液压泵型号

    A4VG280

    液压马达型号

    MCR5H565

    液压泵排量(mL/ r)

    280

    液压马达排量（mL/ r）

    565

    主系统压力(MPa)

    35

    项目/ 参数

    DCR270/160Y

    DCR300/160Y

    DCR330/160Y

    DCR360/160Y

    DCR390/160Y

    DCR 420 /160Y

    牵 引力(kN)

    270

    300

    330

    360

    390

    420

    制动力(kN)

    405～540

    450～600

    495～660

    540～720

    585～780

    630～840

    驱动部数量

    9

    10

    11

    12

    13

    14

    制动器数量

    20

    22

    24

    26

    28

    30

    最大运行速度(m/s)

    （满驱/4驱）

    0.9/2.2

    0.8/2.2

    0.7/2.2

    0.6/2.2

    0.5/2.2

    0.5/2.2

    最大爬坡能力 ( ° )

    25

    轨道转弯半径（m）

    水平

    ≥4


    垂直

    ≥8

    钢轨轨型

    I140E/ I140V/ l140E（带齿条）

    单驱动部牵引力

    (kN)

    30

    单驱动部制动力

    (kN)

    45～60

    机车外形尺寸（长×宽×高 ）m

    25.9×1 × 1.3

    27.6×1 × 1.3

    29.3 ×1 ×1.3

    31.0×1 ×1.3

    32.7×1 × 1.3

    34.4×1 × 1.3

    自重(不含起吊梁) (kg)

    13

    13.4

    14.2

    14.5

    15.5

    16.4

    防爆柴油机

    型号

    MA6107DZ LY FB (A)


    功率/转速(kW/rpm)

    160/2200

    油箱容积(L)

    150

    液压泵型号

    A4VG280

    液压马达型号

    MCR5H565

    液压泵排量(mL/r)

    280

    液压马达排量（mL/r）

    565

    主系统压力(MPa)

    35
