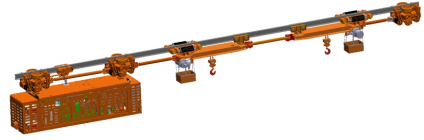

防爆柴油机调度单轨吊机车主要由驱动部 、 柴油机主机 、速度保护小车 、承载小车 、拉杆 、起吊梁等组成。
产品特点
◆ 整机结构紧凑 ，集成度高 ，缩减 了机车尺寸 ，更好的适应狭窄空间的物料运输；
◆ 采用柴油机动力 ，燃油加注方便 ，无续航担忧；
◆ 采用遥控操作： 基于无线遥控系统 ，具备远程调度行驶功能;
◆ 运行速度快 ，可 以达到2.2m/s；
◆ 机车牵 引力大 ，单驱牵 引力30kN，双驱牵 引力60kN；
◆ 运行坡度大 ，可 以达到25 ° ;
◆ 驱动部数量可扩至5驱 ，整车牵 引力达到150kN。
技术参数
负载表
防爆柴油机调度单轨吊机车负载对照表（单位：t）
机车型号\坡度(° ) | 0 ° | 5 ° | 10 ° | 15 ° | 20 ° | 25 ° |
DC R60/45Y | 58 | 37 | 17 | 10 | 6.5 | 4.1 |
DC R90/45Y | 60 | 59 | 30 | 18 | 12.8 | 9.2 |
DC R120/45Y | 60 | 60 | 41 | 26 | 18.5 | 13.8 |
DC R60/65Y | 58 | 37 | 17 | 10 | 6.5 | 4.1 |
DC R90/65 | 60 | 59 | 30 | 18 | 12.8 | 9.2 |
DC R120/65Y | 60 | 60 | 41 | 26 | 18.5 | 13.8 |
DC R150/65Y | 60 | 60 | 52 | 34 | 24 | 18 |
注： 表 中载重为机车安全载重(安全载重=起 吊梁 自重+货物重量)。
性能参数表
表一：防爆柴油机调度单轨吊机车性能参数表
项目/参数 | DCR60/45Y | DCR60/65Y | |
柴油机功率/转速（kW/ rpm） | 45/2200 | 65/2200 | |
最大运行速度（m/s） | 2.2 | ||
最大爬坡能力( °) | 25 | ||
通过最小曲率半径（m） | 水平4/垂直8 | ||
设备重量（t） | 6.0 | ||
外形尺寸 | 长（mm） | 3800 | |
宽（mm） | 900 | ||
高（mm） | 1500 | ||
驱动部数量 | 2 | ||
制动器数量 | 4 | ||
制动力（kN） | 90～120 | ||
适用轨道型号 | I140E/ I140V/ l140E（带齿条） | ||
液压泵型号 | A4VG125 | ||
主系统工作压力(MPa) | 35 | ||
表二： 防爆柴油机调度单轨吊机车技术参数表（扩展驱动部数量）
项目/参数 | DCR90/45Y | DCR120/45Y | DCR90/65Y | DCR120/65Y | DCR150/65Y | |
柴油机功率/转速 ）kW/ rpm） | 45/2200 | 65/2200 | ||||
最大运行速度（m/s） | 2.2 | |||||
最大爬坡能力( °) | 25 | |||||
通过最小曲率半径（m） | 水平4/垂直8 | |||||
设备重量（t） | 6.8 | 7.6 | 6.8 | 7.6 | 8.4 | |
外形尺寸 | 长（mm） | 5300 | 6800 | 5300 | 6800 | 8300 |
宽（mm） | 900 | |||||
高（mm） | 1.5 | |||||
驱动部数量 | 3 | 4 | 3 | 4 | 5 | |
制动器数量 | 6 | 8 | 6 | 8 | 10 | |
制动力（kN） | 135～180 | 180～240 | 135～180 | 180～240 | 225～300 | |
适用轨道型号 | I140E/ I140V/ l140E（带齿条） | |||||
液压泵型号 | A4VG125 | |||||
主系统工作压力(MPa) | 35 | |||||
