概述

    韶山恒旺电气有限公司是【恒欣股份】的全资子公司，主要生产矿用防爆电气产品，包括软件、传感器、电控装置等防爆电气产品。

    矿用防爆电气产品包括：用于采集数据的智能感知系统的各种传感器、数据智能运算系统的各类软件、物联网智能处理系统的各类电气控制装置，矿用防爆电气产品是矿山轨道运输智能装备工业互联网管控平台的重要组成部分。

ZR127（B）矿用架空乘人电控装置

产品概述

    ZR127(B)矿用架空乘人电控装置，采用进口PLC可编程控制器，同时有2种信息显示功能，一种为触摸屏显示“运行界面”、“参数显示界面”、“故障显示界面”、“参数设定界面”等四个界面，并能显示架空乘人装置运行“方式”、“状态”、“故障”、“数据”等信息；另一种为按键显示屏显示“空闲模式”“打点模式”“广播模式”“音乐模式”“报警模式”等界面。

    采用PLC可编程控制器与CAN总线通讯，既节省了烦琐的控制线路，又能更准确、安全及快捷地控制设备的运行与停止；通过对电机电流、电压、制动油压和油箱温度及减速机温度的实时检测，有效地对电机、减速机、液压站的安全运行进行监控；通过音频总线，实现本地和远程异地的通话和安全保护的报警，提高架空乘人装置安全性能。

主要功能及特点

●数据采集功能

●报警功能

●控制功能

●显示功能

●通讯功能

●信息存储（黑匣子）功能

●远程监视监控功能

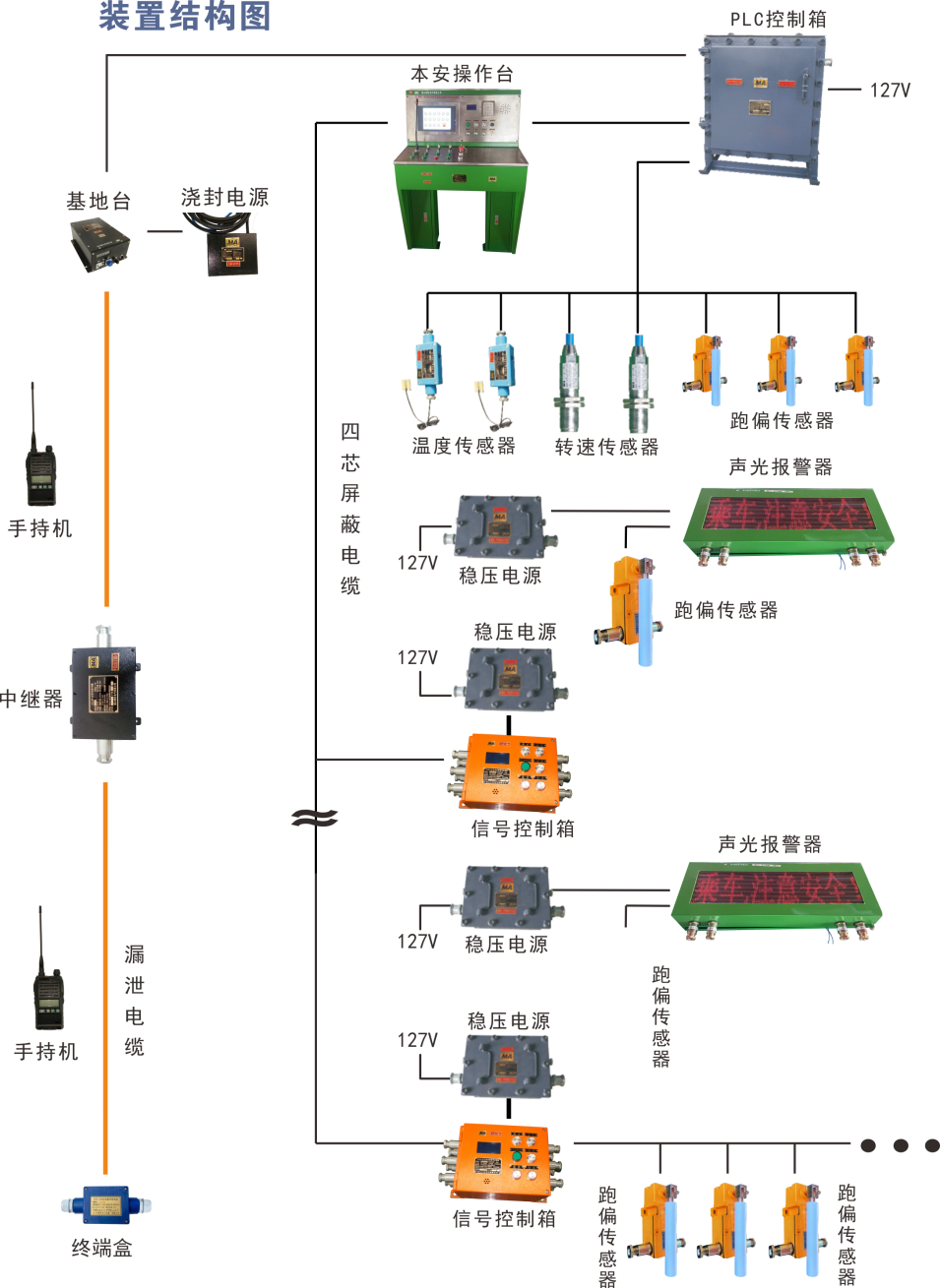

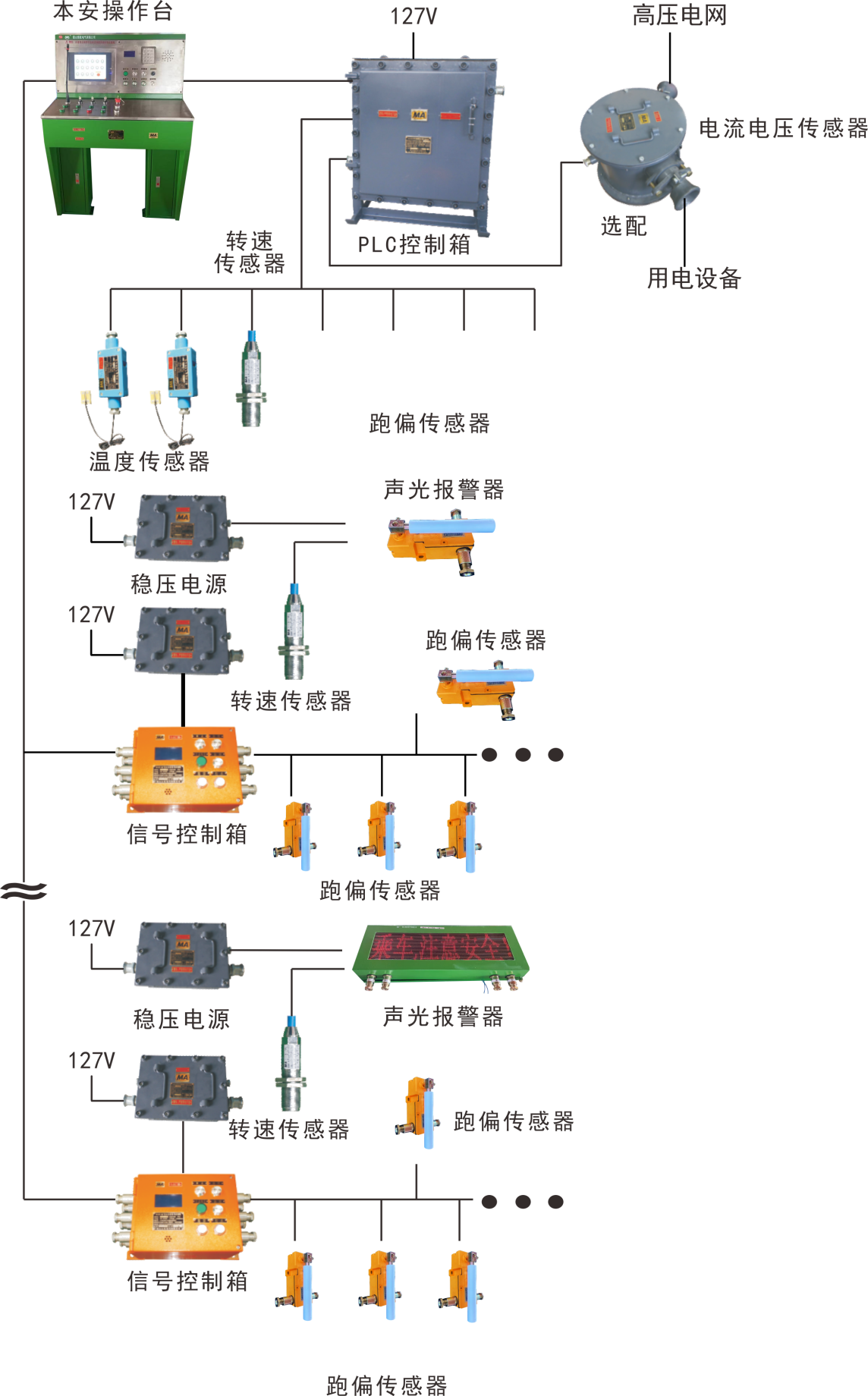

装置结构图

ZJK127(B)矿用无极绳绞车控制装置

产品概述

ZJK127(B)矿用无极绳绞车控制装置适用于煤矿井下无极绳绞车运输的保护和控制，采用进口PLC可编程控器与CAN总线通讯，既节省了烦琐的控制线路，又能更准确、安全及快捷地控制设备的运行与停止；制动油压和油箱温度及减速机温度的检测，有效地对无极绳连续牵引车起主要作用的液压站与减速机进行监控，维护系统更安全运行。

本装置不但可以通过音频总线，可以通话、报警，还具备全程实时动态监视无极绳连续牵引车运行状态，提高整个无极绳连续牵引车安全性能。

主要功能

●数据采集功能

●显示功能

●报警功能

●控制功能

●漏泄通讯功能

●通讯功能

●信息存储(黑匣子)功能

●远程监视监控功能

ZSP127矿用视频监测装置

产品概述

ZSP127矿用视频监测装置主要适用于煤矿井下及地面图像的采集和传输。

本系统从视频监视、信号传输、中心控制、远程监管等各方面进行设计开发，可以实现地面 监控人员直接对井下设备运行和人员的操作情况进行实时监控，不仅能直观的监视和记录井下工 作现场的安全生产情况，而且能及时发现事故隐患，防患于未然，也能为事后分析事故提供第一 手图像资料。

主要功能及特点

1、控制功能：在运输设备巷道的机头、机尾等处各安装1个（最多不超过8个）光纤摄像仪，对监控点的情况进行实时监视，硬盘录像机通过光纤接收视频信号，通过显示器进行显示和切 换，实现地面和井下视频信号实时显示和存储的目的。

2、显示器能够通过操作鼠标切换视频路数到全屏显示。

3、硬盘录像机最大能同时接收8路视频信号，具有实时存储、时间检索、快进快退、播放暂 停、回放操作的功能。

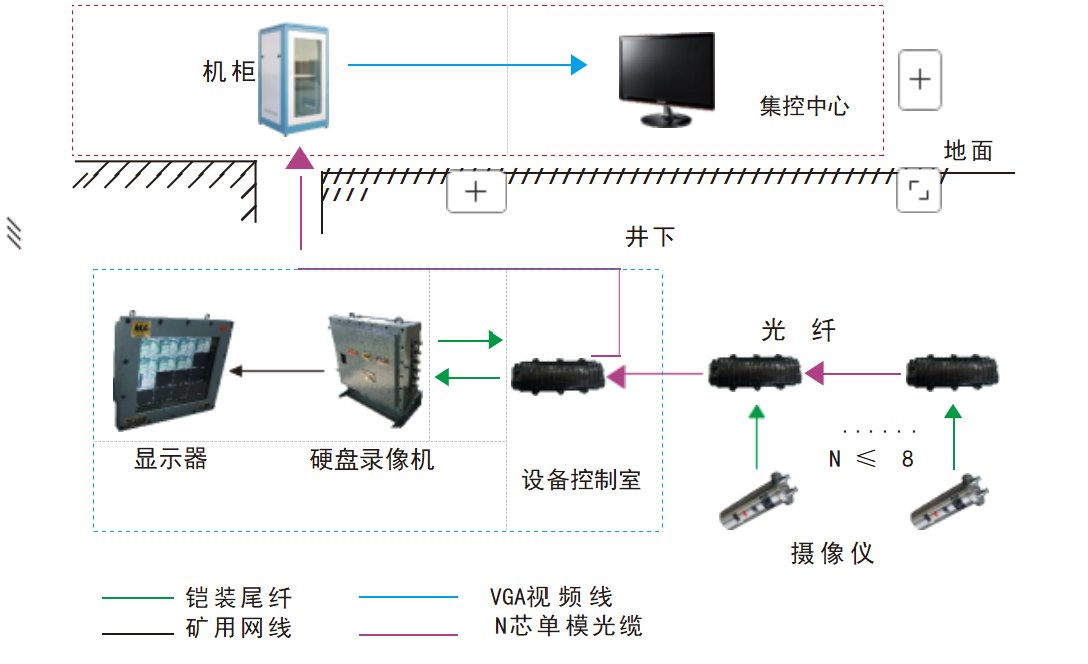

装置结构图

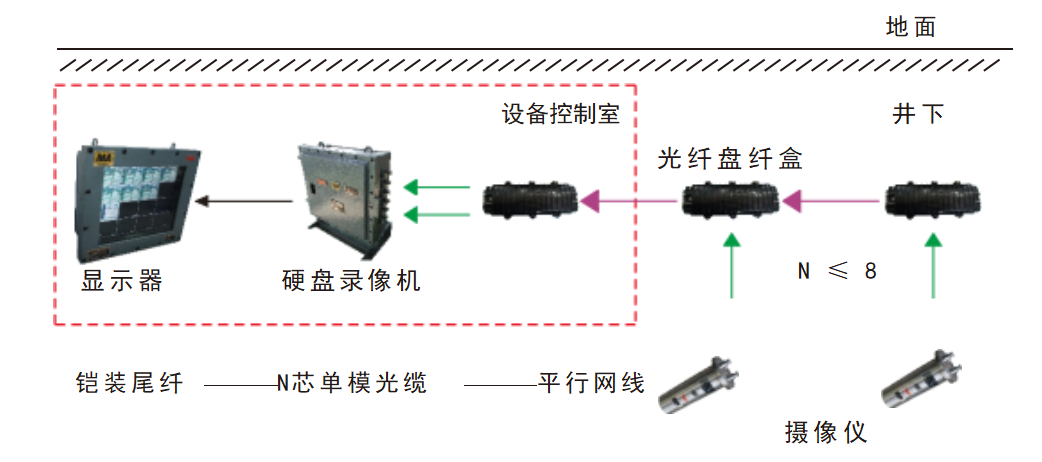

● 井下监视：

   在井下设备控制室对监视点的设备运行和人员操作情况进行实时监视。

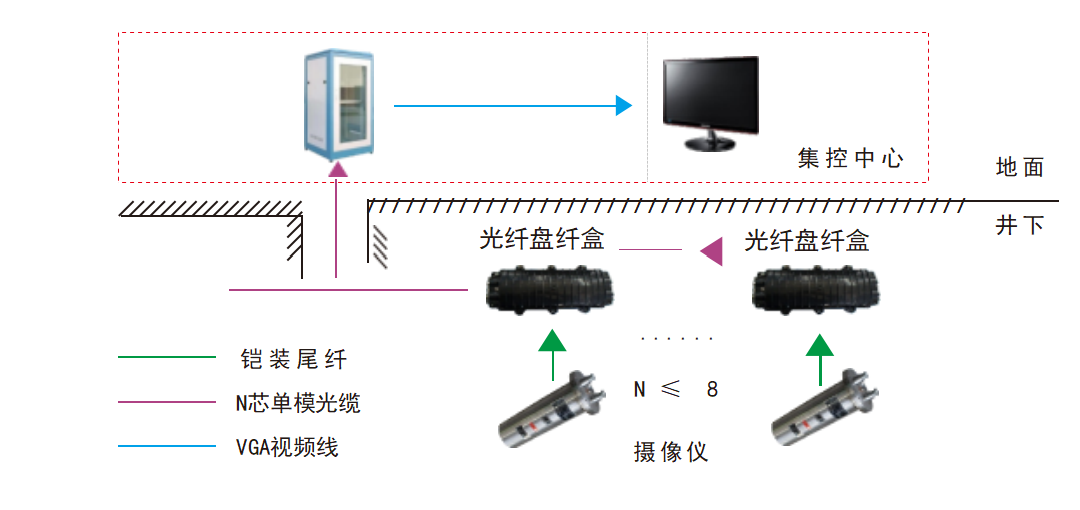

● 地面监视：

   在调度集控中心对监视点的设备运行和人员操作情况进行实时监视。

● 地面和井下同步监视：

   在调度集控中心和井下设备控制室对监视点的设备运行和人员操作情况同步进行实时监视。

KJ498煤矿图像监视系统

产品概述

    KJ498煤矿图像监视系统是针对煤矿视频需求和特定环境应用开发的视频监视系统。本系统中 采用有线接入、无线接入，技术成熟稳定，核心网采用工业环网，成熟稳定，系统适用于有瓦斯、 煤尘爆炸危险、无破坏绝缘的腐蚀性气体的场所的煤矿井下、露天煤矿、选煤厂等工作场所，可用 于煤矿监控需求。

主要功能及特点

◆  煤矿井下图像采集、传输和显示功能，并保持图像信息的原始完整性和实时性。

◆  手动录像、定时录像、报警录像和动态监测录像功能，同时记录时间，并保持图像信息的 原始完整性和实时性，即无论中间过程信息如何传输和处理，应使最后记录/回放的图像与原始场 景保持一致。

◆  时间检索、事件检索、快进快退、倍速、播放、逐帧播放、播放暂停、打印功能。

◆  录像设备有记录、回放全双工功能，在所有视频通道处于满负荷记录的状态下，进行检索 及回放操作时，均能正常运行，且不丢帧。

◆  显示器和电视墙8路显示功能、 TCP/IP 网络接口、支持网络播放和查询功能、视频丢失 报警功能。

◆ 存储功能，系统断电或关机后，所有系统数据、用户设置信息、操作日志能保持至少7天 不丢失，重新通电后应恢复失电或关机前的状态。

◆  报警联动功能，报警联动的接口，能支持无源的开路或闭路信号接入，实时响应并启动记 录和输出联动信号。

◆  操作权限管理功能、运行日志功能、双向对讲功能、显示及录像画面叠加时间、汉字功能。

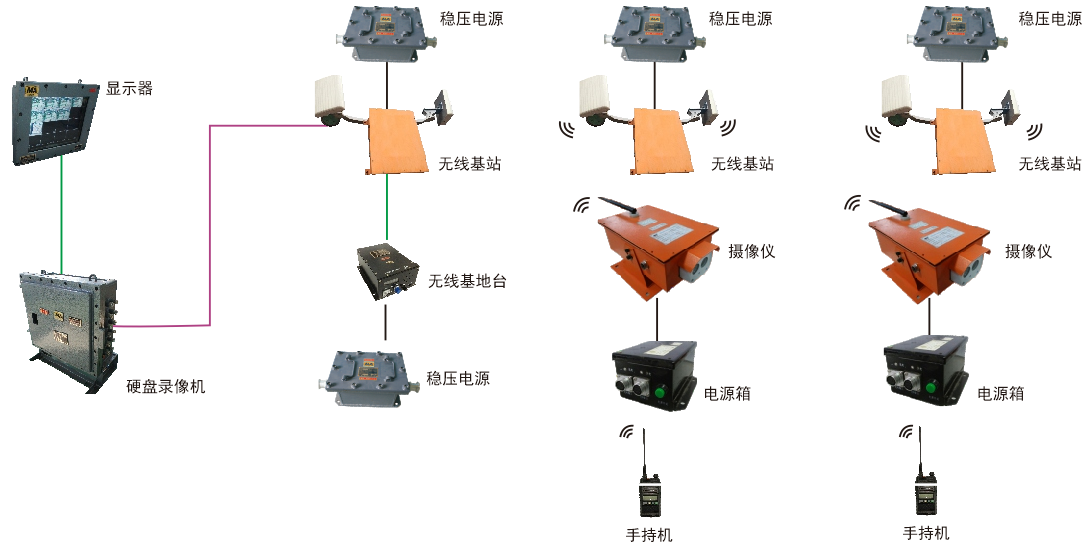

装置结构图

KTL136漏泄通信系统（专利号：ZL201721457273.4 ）

产品概述

    系统主要应用于斜井的无极绳绞车、梭车的行车信号的发送和操作人员相互间通信联 络 ；跟车人员或巡检人员可向绞车司机行车信号，同时可随时与绞车司机进行语音通话联 络，可有效的保证行车安全和提高工作效率。系统除了具有传统无线通信技术快捷、灵 活、方便等特点，系统还具有话音清晰、抗干扰能力强、信号稳定可靠、组建方便、高性 价比等优点。

主要功能

◆  实现无极绳绞车等机车运输巷道中无线通信信号的无缝覆盖。

◆  基地台具有转接无线信号功能，基地台与手持机、手持机与手持机之间可相互语音通话。

◆ 基地台收到打点信号向手持机发送确认语音提示信号，并显示快上、  快下、慢上、慢 下、停车等信息，并输出相应的继电器无源通断触点，可控制无极绳绞车、梭车的运行状态。

◆  基地台可以显示打点用户的身份码，可以进行信源追溯。

◆  急停功能：可由手持机控制行车急停。

◆  失电时，基地台的对外的控制接口处于急停状态。

◆  具有电铃控制接口。

◆  紧急停车并报完紧急停车语音后，基地台和手持机仍可保持语音通话联络，方便维护。

技术参数

配置要求

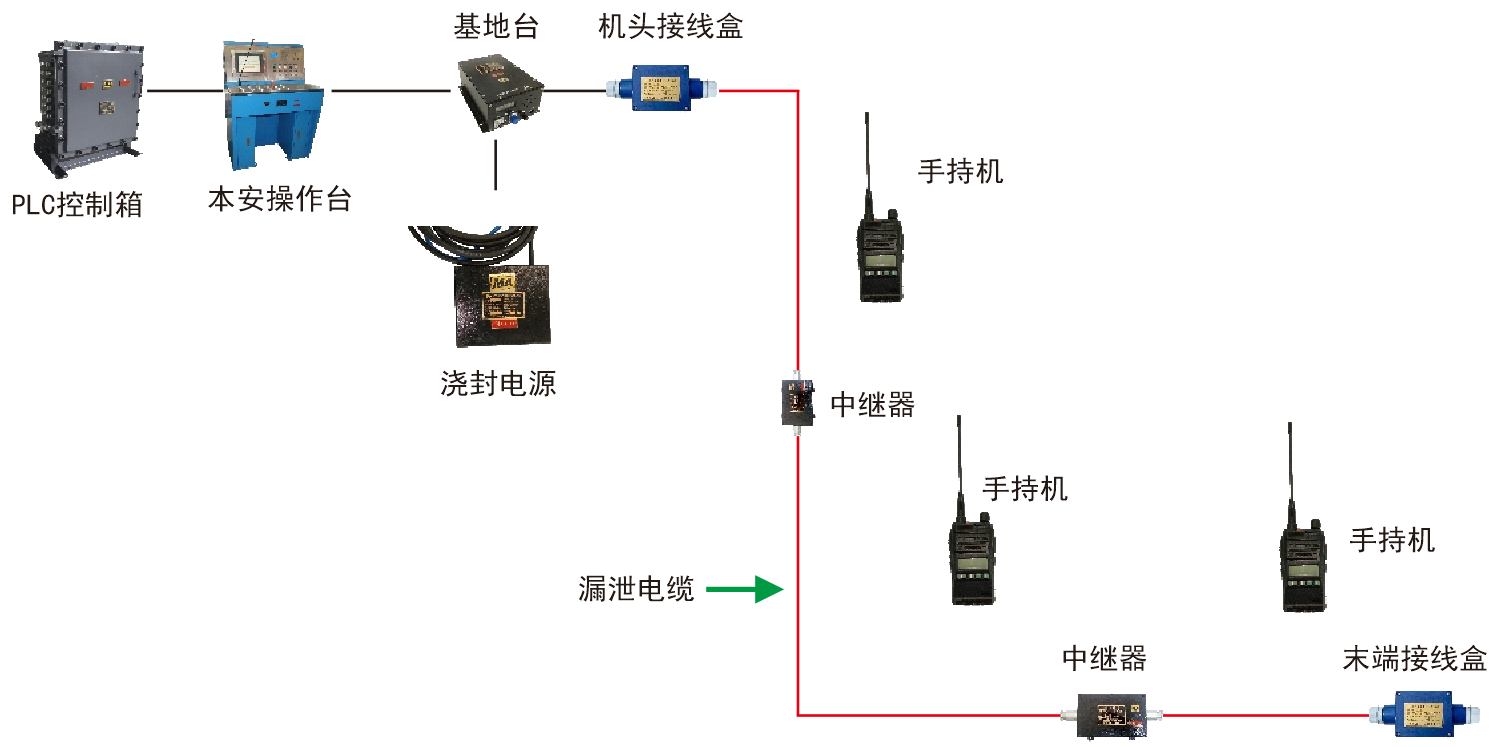

装置结构图

KT456矿用广播通信系统（专利号：ZL201210234190.4、ZL201220327887.1、ZL201220327886.7、ZL201220327193.8）

产品概述

◆  广播通信系统基于以太网络，采用TCP/IP协议，传递数字音频；

◆  系统采用“光电”传输：井下交换机至分站利用矿用光缆传输，分站至音箱利用矿用屏 蔽电缆传输；

◆  广播通信系统主控部分安装在地面调度中心，为整个广播系统的最高权限；

◆  分站一般安装在井下人流比较集中的区域，如井下调度中心、候车场、中央变电所等地 域；

◆  音箱一般安装在各大巷中，作为分站扩音终端。

主要功能

● 应急调度指挥

可与电话调度系统联控，实现电话对数字网络广播进行调度指挥及“全区广播”;

地面调度中心可实现“全区紧急广播”及不同区域的“分区广播”;

分站可井下现场进行“站内广播”。

● 井下紧急一键呼

按下分站的“紧急呼叫”，立即连接调度中心的广播主控站，及时汇报井下情况。

● 双向对讲

广播主控站与分站、分站与分站之间可实现双向对讲。

● 监听功能

在调度中心可进行任意分站的环境监听。

● 录音功能

通过上位机软件对广播系统内的对讲和语音广播内容进行自动录音并保存在系统默认的文件 夹中，用户可通过录音管理系统软件对其文件下载并另存到指定的文件夹中。

辅助功能

◆ 可对广播系统内的广播主控站 、分站设定IP地址 ，能任意对分站等设备终端进行组合 分区；

◆ 通过工控PC机可针对分区或全区进行背景音乐播放、语音广播及定时打铃；

◆ 通过网络采集终端可实时采播外接音源（如：转播中央人民广播电台节目）；

◆ 通过网络报警终端接收其他系统中的报警信号，自动对指定区域进行特定内容的广播；

◆ 可远程对广播系统中的设备进行音量、电源管理控制；

◆ 实时对各终端的工作状态进行巡检， 自诊断系统通讯故障。

技术指标

◆ 地面至井下分站：采用矿用单模光缆最远传输距离为20km；

◆ 分站与井下网络交换机：采用矿用网线最远传输距离为100m；采用矿用单模光缆最远传输距 离为20km；

◆ 分站至后接音箱：采用2芯屏蔽电缆的传输距离≤1km。

配置要求

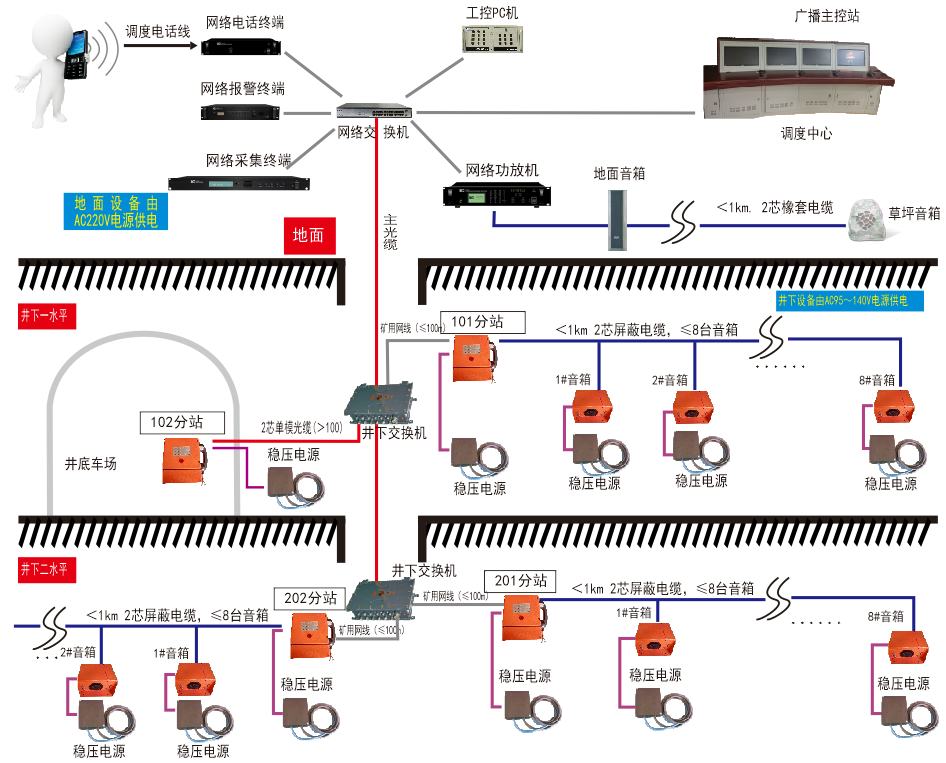

装置结构图

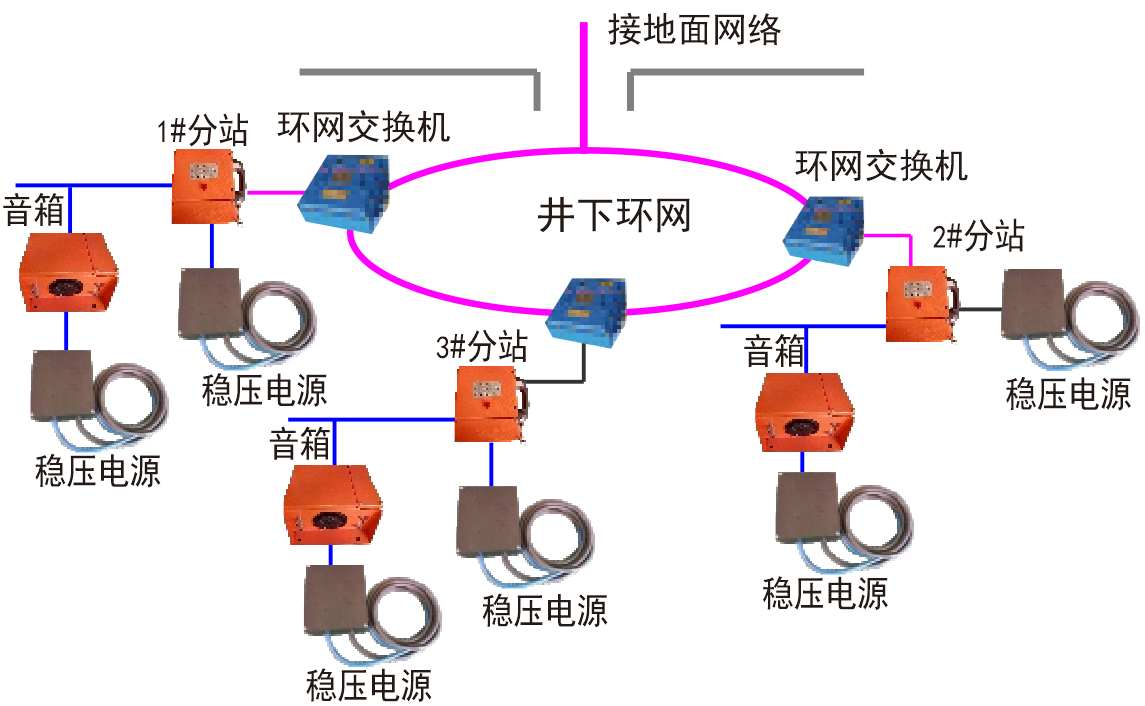

分站配接井下环网

◆ 分站可直接接入井下环网交换机。

◆ 与环网交换机距离≤100m时，选用矿用网线连接。

◆ 与环网交换机距离≥100m时，选用矿用单模光缆连接。

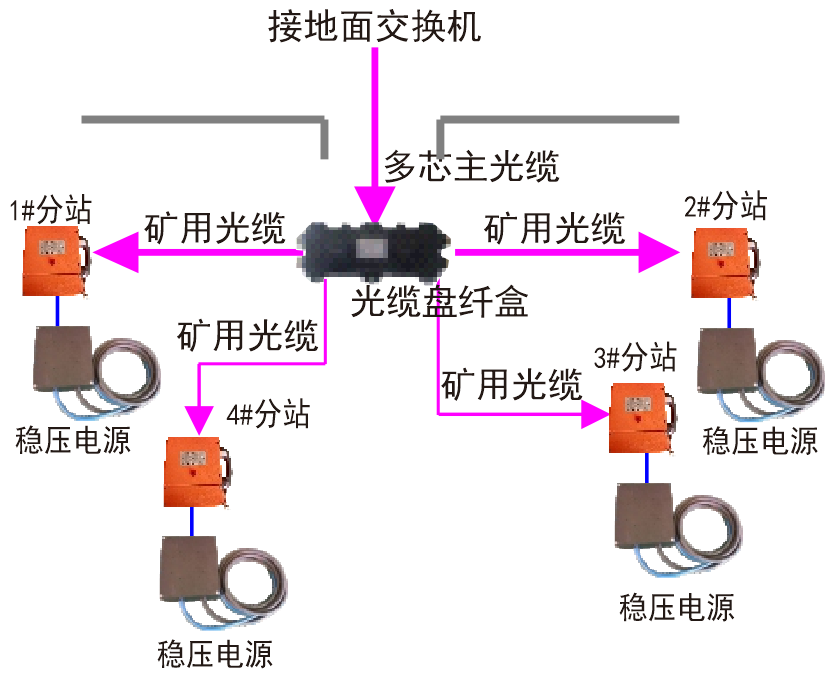

分站的光缆链接——树形布置

◆ 单台分站需占用1芯光缆。

◆ 多芯主光缆的芯数≥分站数量。

◆ 多芯主光缆直接连接至地面交换机，利用光缆盘纤盒分支连接至分站。

◆ 此方式适用巷道分支较多、分站较 多或井下无环网的情况。

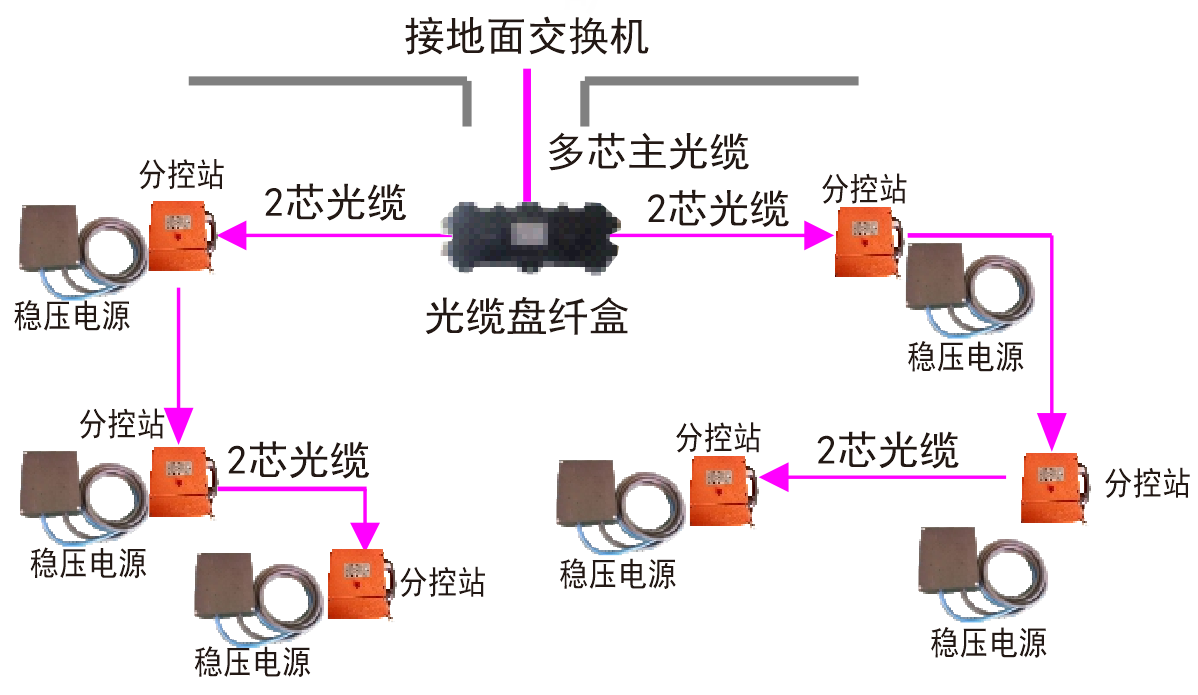

分站的光缆连接——级联式布置

◆ 如图所示，分站利用一根矿用光缆 总体连接至地面交换机、井下环网交换机。

◆ 每个分站相当于一个节点，一根矿 用光缆最多接8个分站。

◆ 此方式适用巷道分支少、延伸较远 及分站少的情况。

分站的光缆连接—复合式布置

◆ 如图所示，分站的布置方式综合了树形与节点式的两种方式。

◆ 此方式适用多水平、巷道分支多、及分站多的情况。

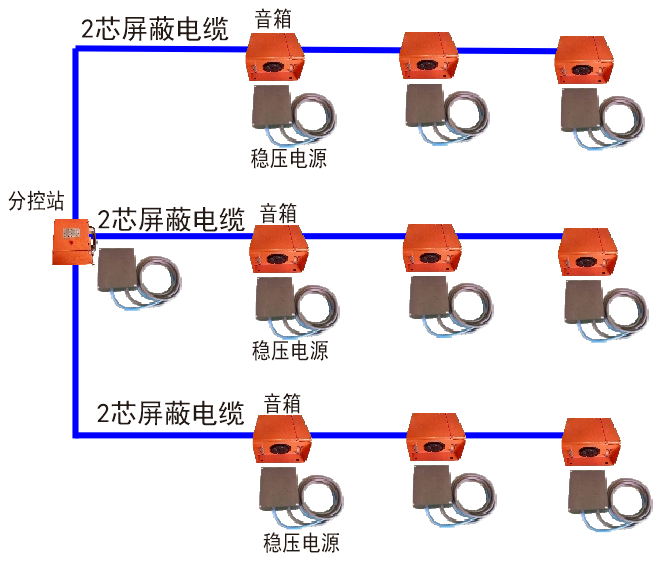

音箱的布置

◆ 音箱通过屏蔽电缆接入分站（允许多支路接入）；

◆ 分站至后接终端的传输距离≤1km，当多条支路时，以最长的支路距离计算；

◆ 分站后接音箱总负载数量≤8台。

远程监控系统

产品概述

    远程监控系统是建立智能型远程监视监控平台，采用光纤实时传输视频与控制信号，经远程监 控软件分析获得现场设备的运行状态、运行数据与故障信息，监控人员能对运行数据和故障进行处 理与分析，实现远程故障诊断、控制功能。

主要功能

◆ 集中监管：系统可同时监管现场每台设备的通讯状态、设备运行方式、运行参数、故障信息 等，并在设备出现异常时，能及时报警及故障信息提示。其中运行参数与故障信息实时存储。

◆ 单独控制：系统在集中监管的同时，可对每台设备进行独立的操作控制。

◆ 实时监视：系统对每台设备的关键控制位置分别进行编号，实时监视，存储信息不低于30 天。

◆ 设备运行信息查询、分析与打印：根据设备运行参数与故障信息不同，选择不同的信息查询 方式，譬如曲线数据或报表数据。

◆ 设备信息查询：系统拥有设备的组成配件、维护管理、设备使用评价等方面的查询功能，方 便使用者的维护管理。

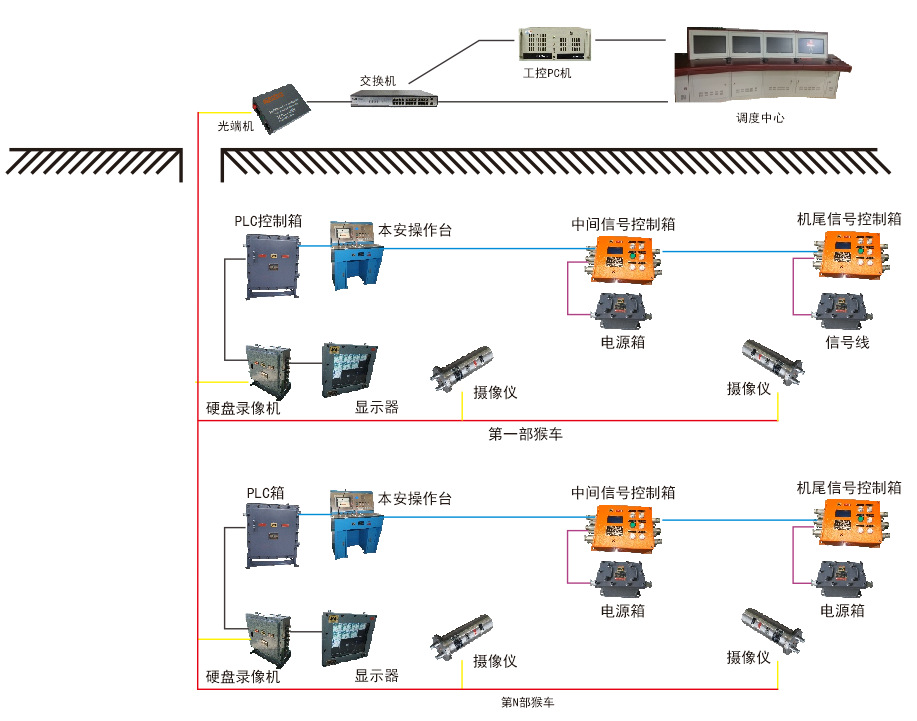

远程监控系统布置图

钢丝绳实时监控系统

产品概述

软件著作权： 2015SR071787

   钢丝绳实时监控系统实时监控架空乘人装置牵引钢丝绳的运行状态，一方面从根本上杜绝了因 为钢丝绳磨损断丝引起的事故隐患，确保了架空乘人装置的安全运行；另一方面提高钢丝绳检测的 工作效率，降低钢丝绳检测的劳动强度。

主要功能

◆ 操作台实时显示钢丝绳的运行参数。

◆ 钢丝绳运行数据查询。

◆ 故障报警与显示。

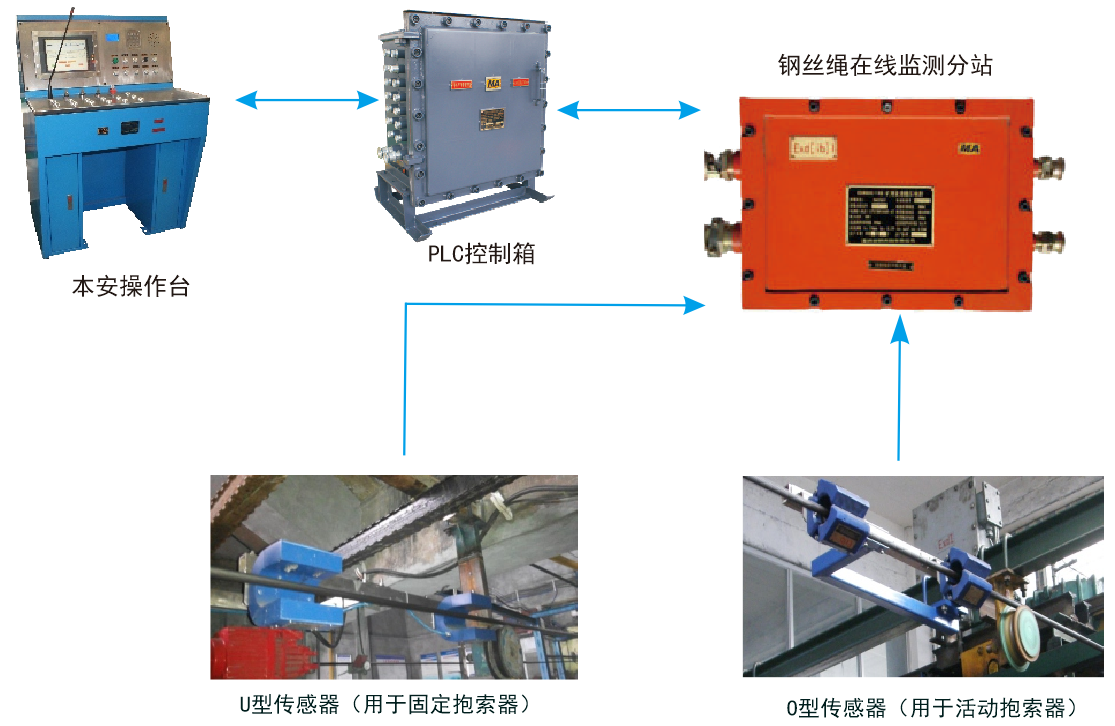

钢丝绳实时监控系统布置图
