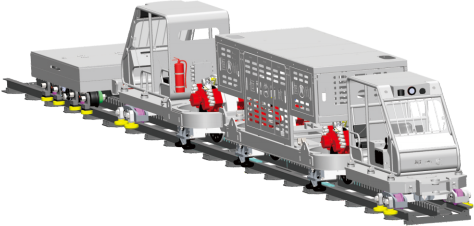

防爆柴油机钢轮/齿轨机车主要由驾驶室 、主机驱动部 、制动车 、拉杆等组成 ，可在异形轨轨道系统或普通轨轨道系统上卡轨运行。

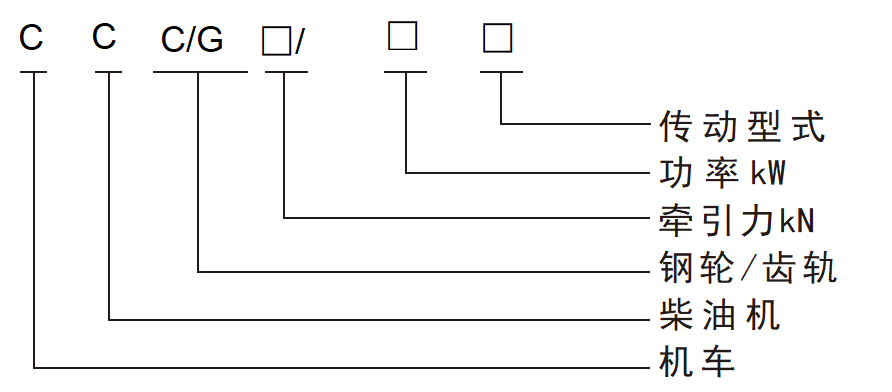

型号定义
示例：CCG / C 5 3 8 / 1 6 0 Y：煤 矿 用 防 爆 柴 油 机 钢 轮/齿 轨 机 车 ，牵 引 力53 8 kN ，柴 油 机 功 率 160kW, 液压传动。
主要部件
驾驶室
驾驶室由AI路况探测机器人、驾驶室、驾驶室底架、卡轨装置等组成。其中驾驶室内包含路况显示屏和工况显示屏，操控箱等。当配置3驱和4驱时，另两驱动单元安装在驾驶室底架上，减小机车长度。
 |  |  |
驾驶室A（不带驱动部） | 驾驶室B（带一个驱动部） | 驾驶室C（带两个驱动部） |
主机驱动部
主机+驱动部的组合，是齿轨卡轨车的动力机组。
主机
机车的动力单元，为每个驱动部提液压油。主要包括防爆柴油机系统、液压控制系统、电气控制系统、自动灭火系统等。
驱动部
每个驱动部包含两个驱动单元，单个驱动单元的牵引力为135kN。每个驱动单元配置两套盘式制动器，制动装置为失效安全型；同时具备安全制动和停车制动功能。
驱动单元
主要由液压马达，行星减速机，工作制动器，停车制动器，驱动轮，编码器测速装置，离心限速装置，驱动支架，车轮摆架，卡轨轮，导向轮等组成，单个驱动单元的驱动力为135KN。

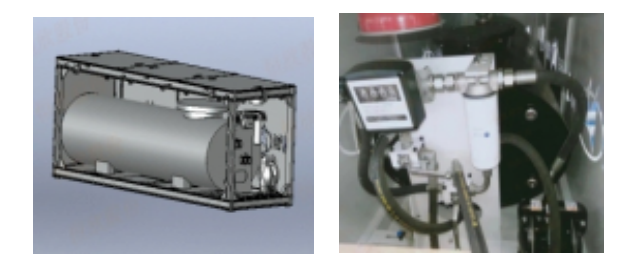

液体运输车
用于储存液体，容积分为800L和1200L；配置灭火器、防静电、防碰撞等安全保护。
技术参数
负载表
煤矿用防爆柴油机钢轮/齿轨机车坡度负载对照表（单位：t）
驱动单元数量 | 牵引力kN | 坡 度 | |||||
5° | 10° | 15° | 20° | 25° | 30° | ||
2 | 270 | 90 | 75 | 48 | 32 | 22 | 15 |
3 | 405 | 95 | 85 | 75 | 58 | 43 | 32 |
4 | 538 | 130 | 12 | 100 | 75 | 63 | 50 |
注：1、单台载重车自重3.6t；
2、表中载重为机车安全载重（安全载重=载重车自重+货物自重）。
性能参数表
煤矿用防爆柴油机钢轮/齿轨机车性能参数表
参数名称 | 参数值 | ||||||||
型号 | CCG/C270/160Y | CCG/C405/160Y | CCG/C538/160Y | ||||||
牵 引力（kN） | 270 | 405 | 538 | ||||||
制动力（kN） | 405～540 | 608～810 | 807～ 1076 | ||||||
驱动部数量（个） | 2 | 3 | 4 | ||||||
制动器数量（个） | 4 | 6 | 8 | ||||||
运行速度（m/s） | 空载 | 2.3 | 1.6 | 1.2 | |||||
重载 | 0.45 | 0.3 | 0.25 | ||||||
限速保护器动作值（m/s） | 2.645 | 1.84 | 1.38 | ||||||
牵 引高度（mm） | 320 | ||||||||
最大爬坡能力 ( ° ) | 25 | ||||||||
轨距（mm） | 600/900 | ||||||||
轨型 | SMT140-SM J160/22-24-30-38-42KG | ||||||||
水平转弯半径（m） | ≥4.5 | ||||||||
垂直转弯半径（m） | ≥20 | ||||||||
机车 自重（kg） | 18600 | 22500 | 25300 | ||||||
外形尺寸 | 长（mm） | 12200 | 14300 | 16400 | |||||
宽（mm） | 1500 | ||||||||
高（mm） | 1825 | ||||||||
液压系统 | 防爆柴油机 | 功率/转速(kW/ rpm) | 160/2200 | ||||||
油箱容积 (L) | 150 | ||||||||
液压泵排量（mL/ r） | 280 | ||||||||
液压马达排量（mL/r ） | 160 | ||||||||
主系统压力（MPa） | 35 | ||||||||
补油压力（Mpa） | 3 | ||||||||
解除制动压力（MPa） | 15 | ||||||||
人车 | 荷载人数最大数量 | 单台人数 | 15 | ||||||
最多允许台数 | 3 | ||||||||
安全 制动车 | 制动力 制动闸数量 | kN | ≥400 | ||||||
制动闸数量 | 4 | ||||||||
产品优势
● 机车爬坡角度最大可达30 ° ;
● 机车最大牵 引力为538kN；
● 运行速度可达到2.3m/s ，运输效率高；
● 机车长度短 ， 自带动力装置 ，实现连续不转载运输 ，适应性强；
● 全程卡轨运行 ，安全性高；
● 既可运输物料 ，也能运送人员；
● 机车可在驾驶室操控 ，也可采用无线遥控器操控 ，还可在调度室远程操控；
● 机车配有三级制动装置；配置安全制动车 ，实现爬坡倒溜和下坡飞车的备用安全制动。
布置图

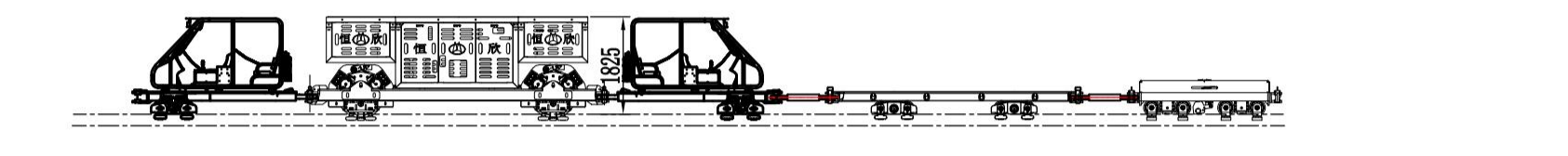

2驱机车布置

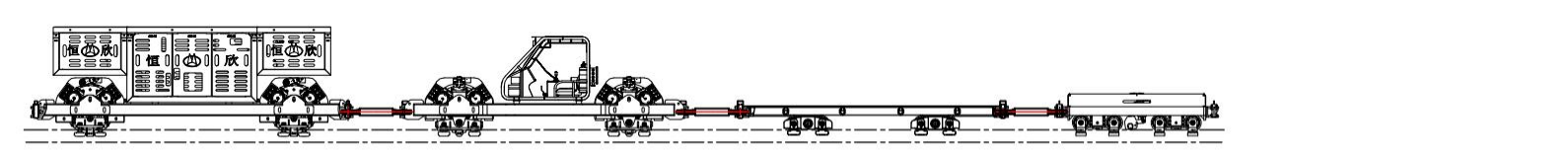

3驱机车布置1

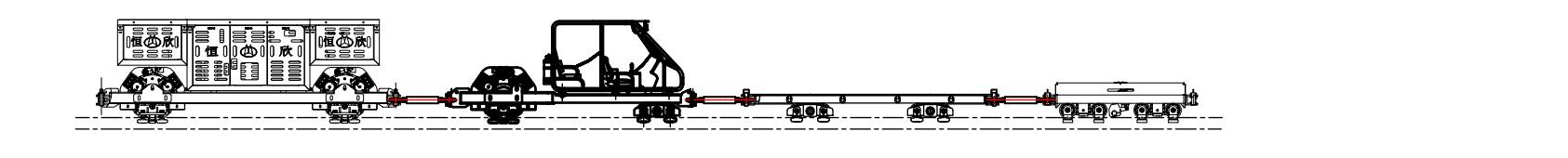

3驱机车布置2

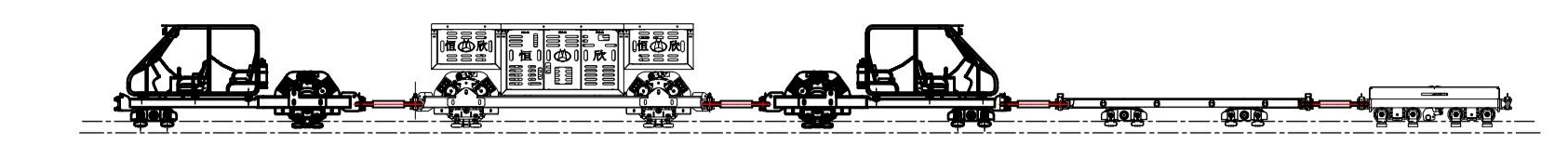

4驱机车布置1
4驱机车布置2
